Cálculo de las resistencias unitarias por punta y por fuste de cimentaciones profundas según la Guía de cimentaciones de obras de carretera

CÁLCULO DE LAS RESISTENCIAS UNITARIAS POR PUNTA Y POR FUSTE BASADO EN EL ENSAYO PRESIOMÉTRICO

Resistencia por punta

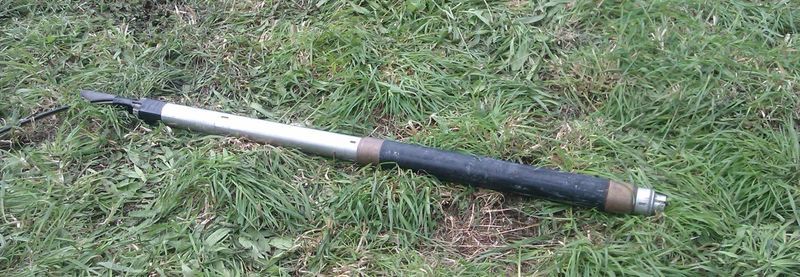

En concreto, es posible utilizar presiómetros o dilatómetros que miden la presión radial necesaria en la pared de un sondeo para plastificar el terreno. La pressión límite, p_l, obtenida en estos ensayos se ha relacionado, en cualquier tipo de terreno, con la carga unitaria de hundimiento por punta de un pilote, q_p. De manera aproximada, se puede suponer:

q_p = K (p_l - K_o · p_o)

Donde:

q_p = Carga unitaria de hundimiento por punta.

K = Coeficiente de proporcionalidad que depende de la geometría del cimiento y del tipo de terreno. Puede tomarse igual a 3,2 en suelos granulares e igual a 1,5 en suelos cohesivos.

p_l = Presión límite del ensayo presiométrico (o dilatométrico).

p_o = Presión vertical efectiva al nivel de la cimentación en el entorno del apoyo (antes de cargar).

K_o = Coeficiente de empuje al reposo. Valor usual K_o = 0,5.

En cualquier caso, el valor de p_l, a utilizar en dicha expresión debe ser la media de los valores medios correspondientes a las zonas activa y pasiva en el entorno de la punta.

Resistencia por fuste

Donde q_p tiene el significado especificado en el epígrafe precedente.

En cualquier caso, el valor de τ_f  debe limitarse en función del tipo de terreno a los siguientes valores:

            • τ_f ≤ 90 kPa       Suelos granulares

            • τ_f ≤ 70 kPa       Suelos cohesivos
